معرفی نقشه‌های معماری و سازه‌ای ساختمان
نقشه‌های معماری و سازه‌ای، به‌عنوان اسناد فنی پایه‌ای برای هر پروژه ساختمانی، نقش کلیدی در انتقال ایده‌های طراحی، تعیین جزئیات اجرایی و تضمین ایمنی ساخت دارند. این اسناد نه تنها ارتباط میان معمار، مهندس سازه و پیمانکار را تسهیل می‌کنند، بلکه با رعایت استانداردهای ملی و بین‌المللی، امکان ارزیابی دقیق هزینه‌ها، زمان‌بندی و ریسک‌های احتمالی […]
نقشه‌های معماری و سازه‌ای، به‌عنوان اسناد فنی پایه‌ای برای هر پروژه ساختمانی، نقش کلیدی در انتقال ایده‌های طراحی، تعیین جزئیات اجرایی و تضمین ایمنی ساخت دارند. این اسناد نه تنها ارتباط میان معمار، مهندس سازه و پیمانکار را تسهیل می‌کنند، بلکه با رعایت استانداردهای ملی و بین‌المللی، امکان ارزیابی دقیق هزینه‌ها، زمان‌بندی و ریسک‌های احتمالی را فراهم می‌آورند. در این مقاله به‌صورت جامع به معرفی انواع نقشه‌های معماری و سازه‌ای، کاربردها، استانداردهای تهیه و نکات کلیدی برای استفاده بهینه از آن‌ها می‌پردازیم.
تعریف و اهمیت نقشه‌های معماری
نقشه‌های معماری به‌صورت گرافیکی، طرح‌های کلی و جزئیات داخلی یک ساختمان را نشان می‌دهند. این نقشه‌ها شامل پلان‌های طبقه، مقاطع عمودی، نماها، جزئیات داخلی، فضاهای عملکردی و ارتباطات بین فضاها هستند. هدف اصلی این اسناد، ارائه یک تصویر واضح از چیدمان فضاها، اندازه‌گیری‌ها و استفاده از مواد ساختمانی است تا معمار و طراح بتوانند ایده‌های خود را به‌صورت دقیق به تیم اجرایی منتقل کنند.
انواع نقشه‌های معماری
در پروژه‌های ساختمانی، نقشه‌های زیر به‌عنوان اصلی‌ترین اسناد معماری شناخته می‌شوند:
- پلان طبقه (Plan): نمایش توزیع فضاها، دیوارها، درها، پنجره‌ها و مبلمان در هر طبقه.
- مقطع (Section): برش عمودی ساختمان که ارتفاع‌ها، سطوح مختلف و ارتباطات بین طبقات را نشان می‌دهد.
- نمای (Elevation): تصویر نمای بیرونی ساختمان از جهات مختلف (شمال، جنوب، شرق، غرب) که به‌ویژه برای ارزیابی زیبایی‌شناسی و مصالح نمایی مهم است.
- جزئیات (Detail): نقشه‌های دقیق‌تری که به‌صورت مقیاس بزرگ، نقاط بحرانی مانند اتصالات، گره‌ها و جزئیات سازه‌ای را نمایش می‌دهند.
این نقشه‌ها با هم ترکیب می‌شوند تا تصویری کامل و جامع از طرح نهایی ارائه دهند. به‌علاوه، در هر نقشه از نمادهای استانداردی استفاده می‌شود که برای تمام افراد فعال در پروژه قابل درک باشد.
تعریف و کاربرد نقشه‌های سازه‌ای
نقشه‌های سازه‌ای به‌عنوان اسناد فنی مهندسی، اطلاعات مربوط به بارهای اعمالی، مقاومت مصالح، روش‌های اتصال و جزئیات اجرایی سازه را ارائه می‌دهند. این نقشه‌ها تحت نظارت مهندسان سازه تدوین می‌شوند و هدفشان تضمین ایمنی، پایداری و طول عمر ساختمان است. بدون این اسناد، هیچ‌یک از مراحل اجرایی می‌تواند با اطمینان از صحت عملکرد سازه پیش برود.
انواع نقشه‌های سازه‌ای
در پروژه‌های ساختمانی، نقشه‌های زیر به‌عنوان اصلی‌ترین اسناد سازه‌ای شناخته می‌شوند:
- نقشه تیرهای افقی (Beam Layout): موقعیت و ابعاد تیرهای اصلی و فرعی را در هر طبقه نشان می‌دهد.
- نقشه ستون‌ها (Column Layout): مکان، ابعاد و نوع تقویت ستون‌ها را مشخص می‌کند.
- نقشه فونداسیون (Foundation Plan): اطلاعات مربوط به پی‌ها، شالوده‌ها، گلدان‌ها و زمین‌شناسی را ارائه می‌دهد.
- نقشه تقویت (Reinforcement Detailing): جزئیات دقیق میلگردها، فاصله‌ها و نحوه پیچش‌ها را در عناصر مختلف سازه نمایش می‌دهد.
- نقشه مقاطع (Structural Section): برش‌های عمودی سازه که توزیع بارها، ابعاد اجزاء و نحوه انتقال نیروها را نشان می‌دهد.
استفاده صحیح از این نقشه‌ها نه تنها خطرات ناشی از نقص سازه را کاهش می‌دهد، بلکه به‌کارگیری بهینه منابع، کاهش هزینه‌ها و بهبود زمان‌بندی پروژه را نیز تسهیل می‌کند.
استانداردهای تهیه نقشه‌های معماری و سازه‌ای
برای اطمینان از سازگاری و قابلیت خواندن نقشه‌ها، سازمان‌های استاندارد ملی مانند سازمان استاندارد ملی ایران (ISIRI) و بین‌المللی مانند ISO و ACI مقررات خاصی را تعیین کرده‌اند. مهم‌ترین نکات این استانداردها عبارتند از:
- استفاده از مقیاس‌های ثابت (مثلاً ۱:۱۰۰ برای پلان‌ها و ۱:۵۰ برای جزئیات)
- به کارگیری نمادهای استانداردی که در قواعد نقشه‌کشی (DWG) تعریف شده‌اند
- ذکر واضح تمام ابعاد، لبه‌ها و انحرافات در کنار هر عنصر
- ارائه جدول‌های مواد و مشخصات فنی (مانند مقاومت فشاری بتن، فولاد مورد استفاده)
- ثبت تاریخ، نام طراح، شماره نسخه و امضای مسئولین برای پیگیری تغییرات
رعایت این استانداردها باعث می‌شود که هر کارشناس در طول زنجیره پروژه بتواند اطلاعات را به‌سرعت تفسیر کند و اشتباهات ناشی از سوء‌تفاهم را به‌حداقل برساند.

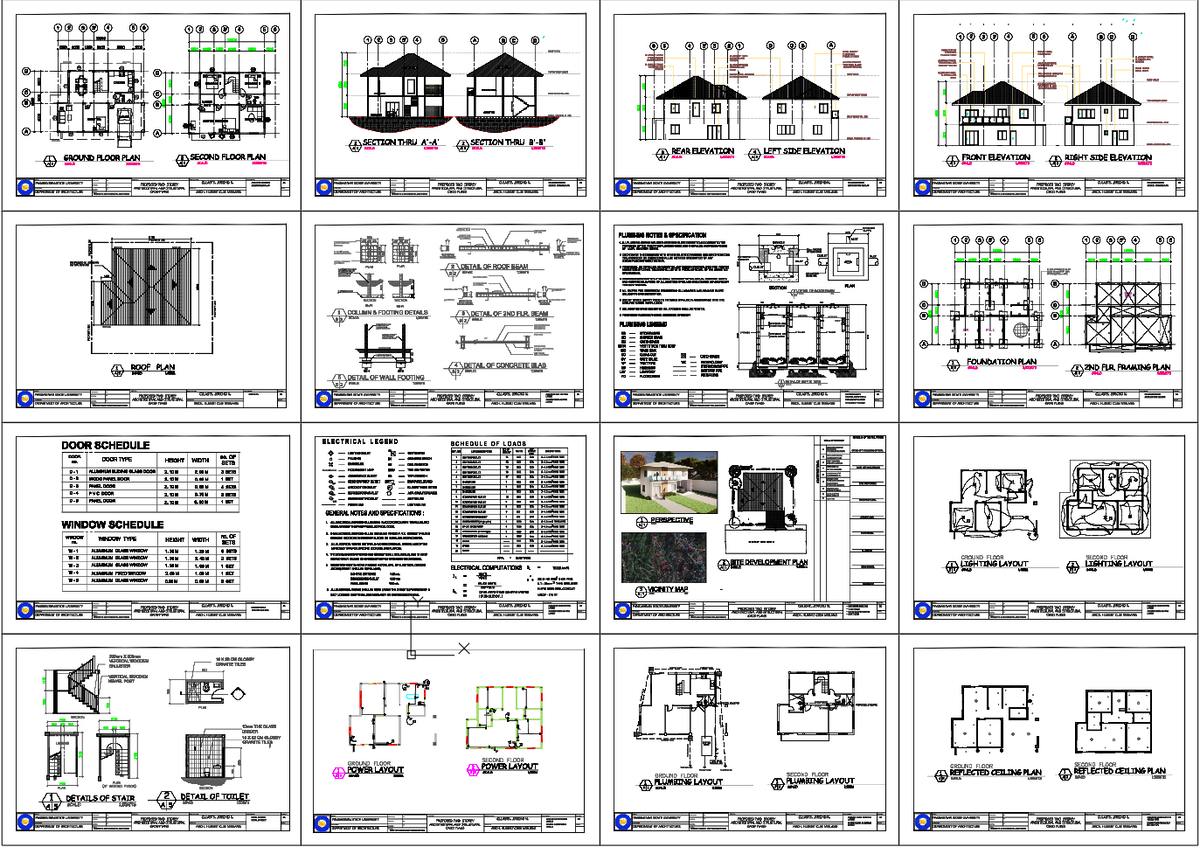

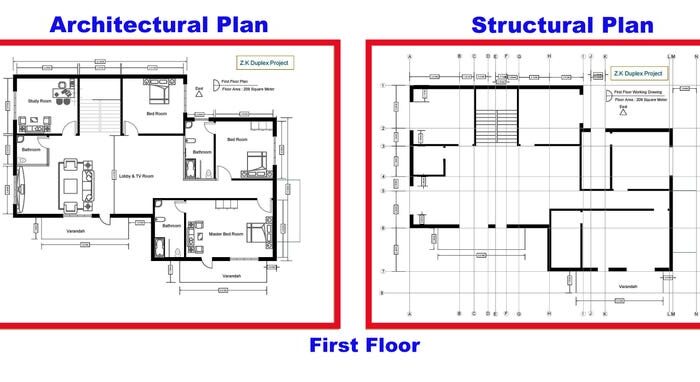

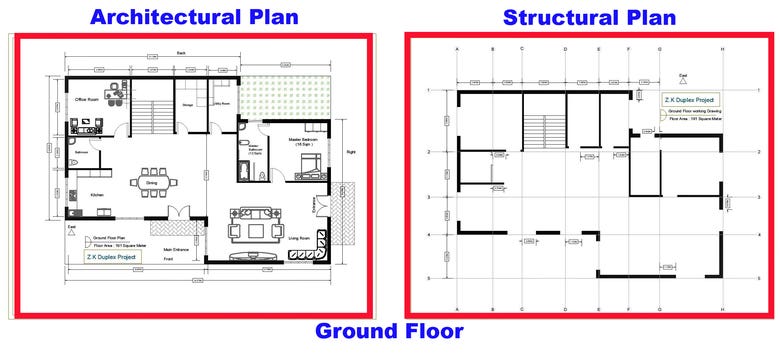

نقش هم‌پوشانی و تعامل بین نقشه‌های معماری و سازه‌ای
در بسیاری از پروژه‌ها، نقشه‌های معماری و سازه‌ای به‌صورت جداگانه تهیه می‌شوند، اما برای اجرای صحیح ساختمان، این دو دسته باید به‌صورت هماهنگ در یک بستر یکپارچه ترکیب شوند. این ترکیب به‌ویژه در نقاط بحرانی مانند ستون‌ها، دیوارهای باربر و فضاهای باز (Openings) اهمیت دارد؛ زیرا هرگونه تضاد بین این دو می‌تواند منجر به مشکلات جدی در طول عمر ساختمان شود.
به‌عنوان مثال، اگر یک پنجره بزرگ در یک دیوار باربر پیش‌بینی شود، مهندس سازه باید با استفاده از تقویت‌های مناسب (مانند تیرهای افقی یا ستون‌های جانبی) بارهای منتقل شده را جبران کند؛ در غیر این صورت خطر سقوط یا شکست سازه وجود دارد. بنابراین، جلسات هماهنگی منظم بین معمار و مهندس سازه، بررسی دقیق نقشه‌های ترکیبی و استفاده از نرم‌افزارهای BIM (Building Information Modeling) برای شناسایی تداخل‌ها ضروری است.
نکات کلیدی برای تهیه نقشه‌های دقیق و کارآمد
۱٫ تحلیل دقیق نیازهای پروژه: پیش از شروع رسم نقشه‌ها، باید تمامی نیازهای عملکردی، زیبایی‌شناسی و ایمنی را شناسایی کرد.
۲٫ استفاده از نرم‌افزارهای پیشرفته: ابزارهایی مانند AutoCAD، Revit و ETABS امکان تولید نقشه‌های دقیق، به‌روزرسانی خودکار و شبیه‌سازی بارها را فراهم می‌کنند.
۳٫ دقت در اندازه‌گیری‌ها: هر خطا در ابعاد می‌تواند به‌صورت مستقیم بر هزینه‌های ساخت و زمان‌بندی پروژه تأثیر بگذارد؛ لذا استفاده از ابزارهای اندازه‌گیری دقیق و بازبینی مکرر ضروری است.
۴٫ تدوین جدول‌های تکمیلی: برای هر نقشه، جدولی شامل مواد مورد استفاده، مقادیر، استانداردهای فنی و ملاحظات اجرایی باید ضمیمه شود.
۵٫ بازنگری و اعتبارسنجی: پس از تکمیل هر مرحله، نقشه‌ها باید توسط تیم فنی مورد بازبینی قرار گیرد؛ این کار به‌ویژه در فازهای طراحی اولیه برای جلوگیری از بروز تضادهای بعدی اهمیت دارد.
اهمیت نقشه‌های معماری و سازه‌ای در فرآیند ساخت
نقشه‌های دقیق نه تنها به‌عنوان راهنمایی برای کارگران می‌باشند، بلکه ابزار کلیدی برای ارزیابی پیشرفت کار، کنترل هزینه‌ها و مدیریت ریسک در پروژه‌های ساختمانی هستند. در واقع، هرگونه نقص یا عدم وضوح در این اسناد می‌تواند منجر به:
- تأخیر در برنامه‌ریزی و افزایش هزینه‌های غیرمنتظره
- خطاهای اجرایی که ممکن است به‌صورت جدی ایمنی ساکنان را به خطر بیندازند
- مشکلات قانونی و عدم تطابق با مقررات محلی و ملی
به‌همین دلیل، سرمایه‌گذاری زمان و منابع در تهیه نقشه‌های با کیفیت، هزینه‌های طولانی‌مدت را به‌طور چشم‌گیری کاهش می‌دهد.
نتیجه‌گیری
در نهایت، نقشه‌های معماری و سازه‌ای نه تنها اسناد فنی، بلکه پایه‌های ارتباط مؤثر میان تمامی ذینفعان یک پروژه ساختمانی به‌شمار می‌آیند. با رعایت استانداردهای ملی و بین‌المللی، استفاده از نرم‌افزارهای BIM و ایجاد هماهنگی مستمر بین معمار و مهندس سازه، می‌توان به‌دست آوردن یک ساختمان ایمن، کارآمد و زیبا دست یافت. برای هر پروژه‌ای که در نظر دارید، از مرحله پیش‌طراحی تا تحویل نهایی، به‌دقت به این اسناد پرداخته و از نقش حیاتی آن‌ها در موفقیت کلی پروژه بهره‌مند شوید.
