سیستم ارتینگ یا زمین‌سازی یکی از اجزای حیاتی در طراحی و اجرای ساختمان‌ها و تأسیسات صنعتی است که نقش اساسی در ایمنی الکتریکی، حفاظت از تجهیزات و کاهش خطرات ناشی از جریان‌های غیرمطلوب دارد. در این مقاله به معرفی خدمات نصب سیستم ارتینگ ساختمان، اهمیت آن، مراحل اجرای آن و نکات کلیدی مرتبط با این سیستم می‌پردازیم.

اهمیت سیستم ارتینگ در ساختمان‌ها

سیستم ارتینگ به منظور هدایت جریان الکتریکی غیرمطلوب به زمین و جلوگیری از خطرات احتمالی مانند شوک الکتریکی، آتش‌سوزی یا آسیب به تجهیزات الکتریکی طراحی شده است. در ساختمان‌ها، این سیستم به ویژه در موارد زیر ضروری است:

• حفظ ایمنی ساکنان و کارکنان در برابر خطرات الکتریکی
• پیشگیری از آسیب به تجهیزات حساس مانند کامپیوترها، سرورها و دستگاه‌های پزشکی
• کاهش احتمال آتش‌سوزی ناشی از جریان‌های نشتی
• راه‌اندازی سیستم‌های حفاظتی مانند رله‌های زمین و سیستم‌های هشداردهنده

در ساختمان‌های مسکونی، تجاری و صنعتی، استانداردهای ملی و بین‌المللی مانند استاندارد ۳۰۳۰۵ سازمان ملی استاندارد ایران (ایس‌آی‌آر) و استانداردهای بین‌المللی مانند IEC 60364 الزامات دقیقی برای اجرای سیستم ارتینگ تعیین کرده‌اند. این استانداردها به مهندسان و نصب‌کنندگان کمک می‌کنند تا سیستم‌های ایمن و کارآمدی را طراحی و اجرا کنند.

مراحل نصب سیستم ارتینگ

نصب سیستم ارتینگ یک فرآیند چند مرحله‌ای است که نیاز به دقت و تخصص دارد. مراحل کلی اجرای این سیستم شامل موارد زیر است:

۱٫ طراحی سیستم

مرحله اول و مهم‌ترین مرحله، طراحی سیستم ارتینگ است. در این مرحله، مهندس برق با توجه به نوع ساختمان، تعداد تجهیزات الکتریکی، نوع خاک و استانداردهای مربوطه، طرحی جامع برای سیستم ارتینگ تهیه می‌کند. این طرح شامل انتخاب نوع الکترودها (مانند الکترودهای فلزی، الکترودهای شیمیایی یا الکترودهای ترکیبی)، مسیر کابل‌کشی و محل قرارگیری تجهیزات ارتینگ است.

در طراحی، عوامل مانند مقاومت خاک، عمق الکترودها، فاصله بین الکترودها و نوع سیستم حفاظتی (مانند TN، TT یا IT) نیز مورد توجه قرار می‌گیرند. استفاده از نرم‌افزارهای تخصصی مانند CDEGS یا سایر نرم‌افزارهای شبیه‌سازی می‌تواند در تحلیل و بهینه‌سازی طراحی کمک‌کننده باشد.

۲٫ آماده‌سازی زمین

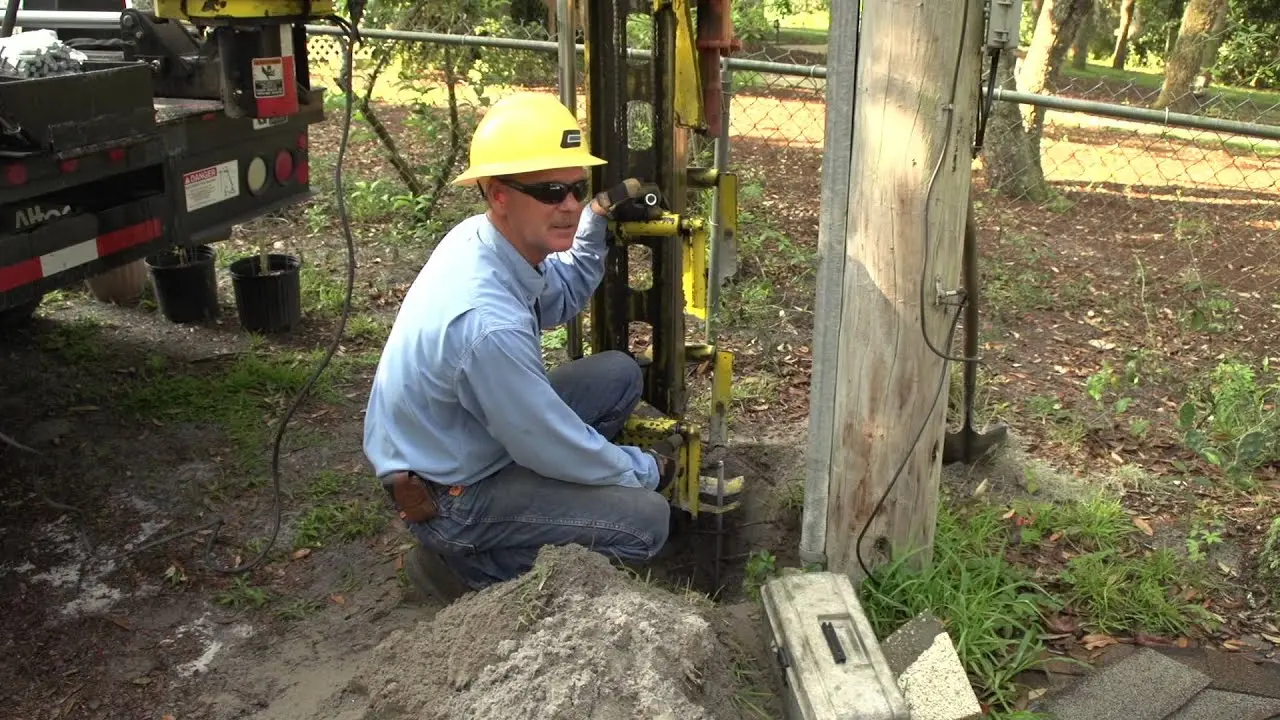

پس از طراحی، مرحله آماده‌سازی زمین آغاز می‌شود. این مرحله شامل حفر چاه‌های الکترودها، پاکسازی زمین از سنگ‌ها و مواد غیرمعمول و بررسی مقاومت خاک است. مقاومت خاک یکی از پارامترهای کلیدی در سیستم ارتینگ است، زیرا مقاومت بالا می‌تواند عملکرد سیستم را کاهش دهد.

در برخی موارد، برای کاهش مقاومت خاک، از مواد شیمیایی مانند نمک یا مواد ویژه استفاده می‌شود. همچنین، در خاک‌های با مقاومت بالا، ممکن است نیاز به استفاده از الکترودهای عمیق‌تر یا تعداد بیشتری الکترود باشد.

۳٫ نصب الکترودها

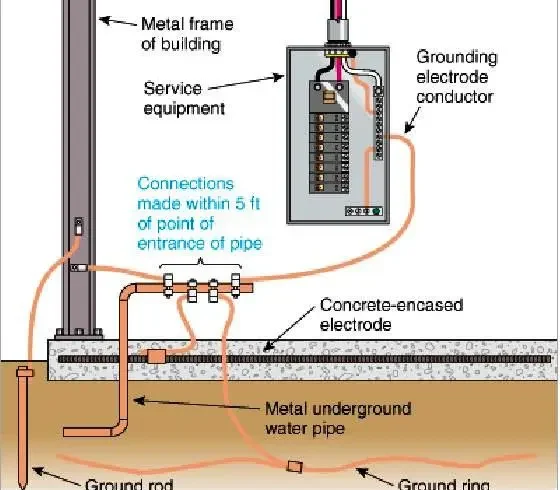

در این مرحله، الکترودهای زمین‌سازی بر اساس طرح طراحی شده نصب می‌شوند. الکترودها می‌توانند به صورت عمودی (مانند الکترودهای فلزی یا الکترودهای شیمیایی) یا افقی (مانند نوارهای مسی یا آلومینیومی) باشند. الکترودهای عمودی عموماً در خاک‌های با مقاومت بالا استفاده می‌شوند، در حالی که الکترودهای افقی در خاک‌های با مقاومت پایین مناسب‌تر هستند.

پس از نصب الکترودها، باید مقاومت آنها اندازه‌گیری شود تا اطمینان حاصل شود که در محدوده استانداردهای تعیین شده قرار دارند. مقاومت زمین باید کمتر از ۴ اهم (در اکثر موارد) باشد، اما این مقدار ممکن است بسته به نوع سیستم و استانداردهای محلی متفاوت باشد.

۴٫ کابل‌کشی و اتصال به تجهیزات

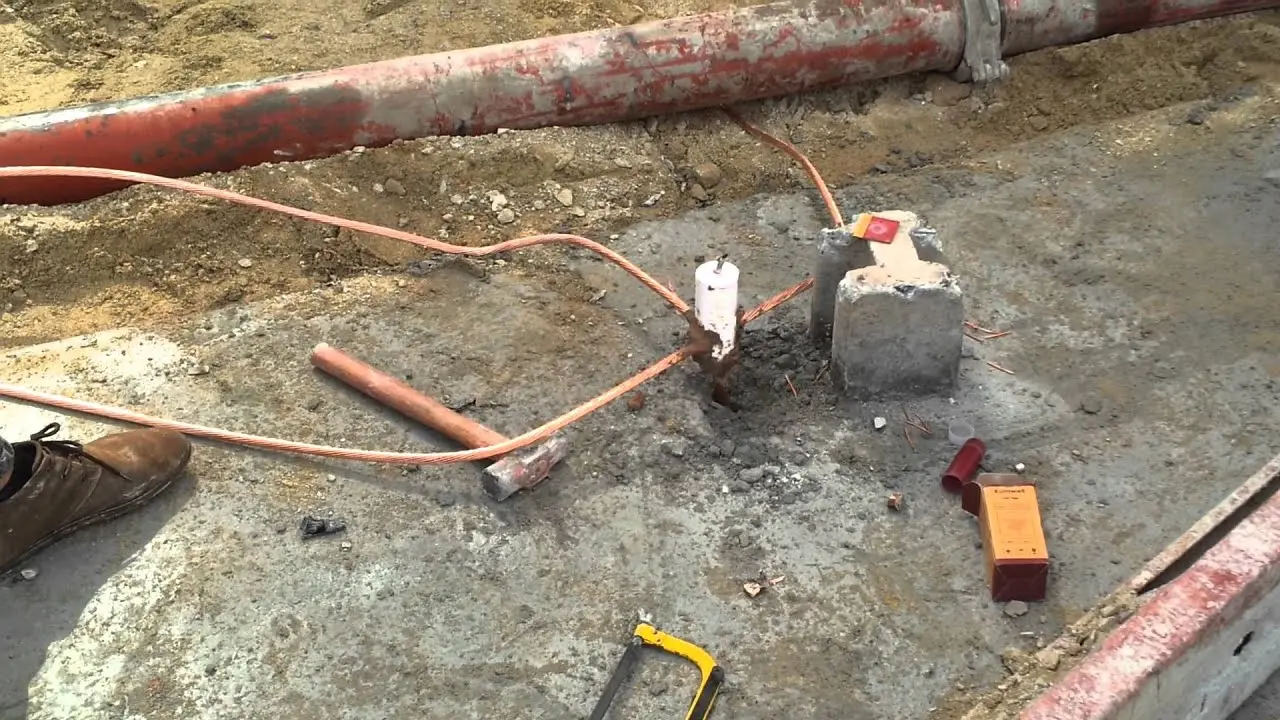

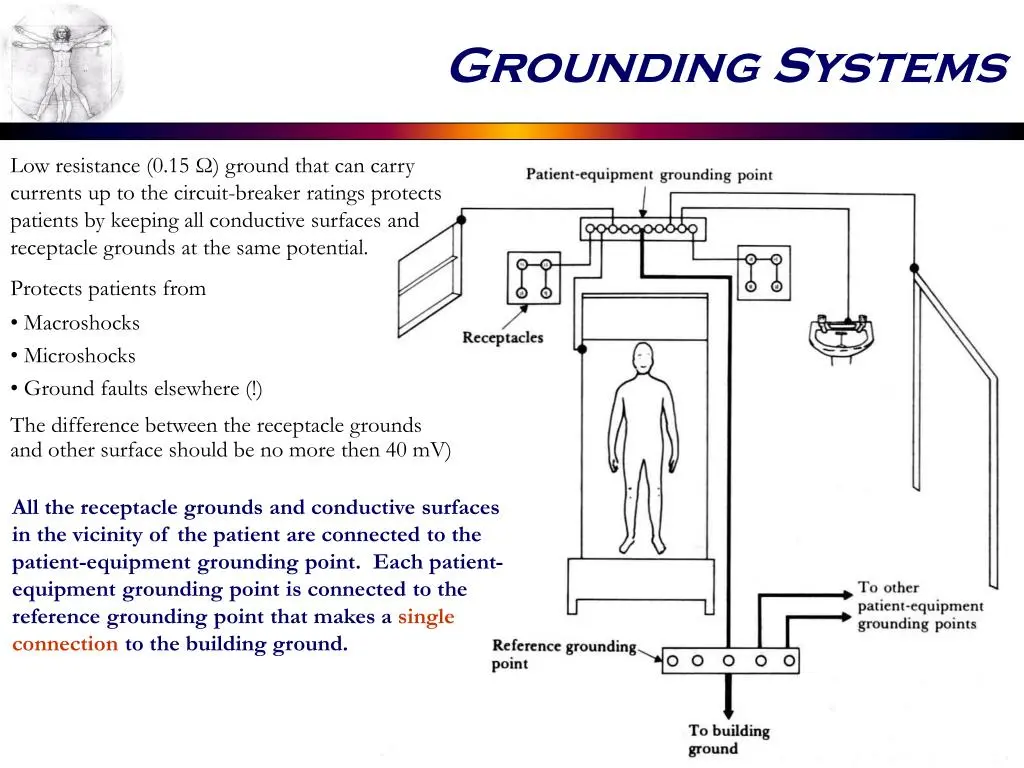

در این مرحله، کابل‌های زمین‌سازی از الکترودها به پانل اصلی برق و سپس به تجهیزات مختلف ساختمان متصل می‌شوند. کابل‌های زمین باید دارای مقطع مناسب و مقاومت مکانیکی کافی باشند تا در برابر عوامل محیطی مانند رطوبت و خوردگی مقاومت کنند.

اتصالات باید با استفاده از اتصالات مناسب و با کیفیت بالا انجام شوند تا از افزایش مقاومت در نقاط اتصال جلوگیری شود. همچنین، استفاده از اتصالات قابل مشاهده و قابل دسترسی برای تست‌های دوره‌ای ضروری است.

۵٫ تست و تأیید سیستم

پس از نصب کامل سیستم، تست‌های مختلفی برای تأیید عملکرد صحیح سیستم ارتینگ انجام می‌شود. این تست‌ها شامل:

• تست مقاومت زمین (Earth Resistance Test)
• تست جریان نشتی (Leakage Current Test)
• تست عملکرد سیستم حفاظتی (Protection System Test)
• تست اتصال به زمین (Ground Continuity Test)

در این مرحله، اگر نیاز به اصلاحات یا تنظیمات باشد، باید قبل از استفاده از سیستم، آن‌ها انجام شوند. همچنین، باید مدارک و گواهینامه‌های مربوطه توسط سازمان‌های مجاز صادر شود.

نکات کلیدی در نصب سیستم ارتینگ

برای نصب یک سیستم ارتینگ کارآمد و ایمن، باید به نکات زیر توجه کرد:

• استفاده از مواد با کیفیت: الکترودها، کابل‌ها و اتصالات باید از مواد با کیفیت و استاندارد باشد تا از خوردگی و کاهش عملکرد در طول زمان جلوگیری شود.
• تست‌های دوره‌ای: سیستم ارتینگ باید به صورت دوره‌ای تست شود تا از عملکرد صحیح آن اطمینان حاصل شود. این تست‌ها معمولاً هر ۱ تا ۵ سال یک بار انجام می‌شود.
• دقت در طراحی: طراحی سیستم باید با توجه به شرایط خاص پروژه و استانداردهای مربوطه انجام شود. استفاده از نرم‌افزارهای تخصصی می‌تواند در این زمینه کمک‌کننده باشد.
• آموزش کارکنان: کارکنان و ساکنان ساختمان باید در مورد اهمیت سیستم ارتینگ و نحوه استفاده صحیح از آن آموزش ببینند.
• پیروی از استانداردها: اجرای سیستم باید کاملاً مطابق با استانداردهای ملی و بین‌المللی باشد تا از ایمنی و کارایی آن اطمینان حاصل شود.

سیستم ارتینگ یکی از عوامل کلیدی در ایمنی الکتریکی ساختمان‌ها است. نصب صحیح این سیستم نه تنها از خطرات الکتریکی جلوگیری می‌کند، بلکه عمر مفید تجهیزات را نیز افزایش می‌دهد. برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز می‌توانید به ژورنال ساختمان مراجعه کنید.
