سیستم‌های سرمایش و گرمایش در ساختمان‌ها یکی از نیازهای اساسی برای ایجاد محیطی مناسب و قابل زندگی است. در میان تجهیزات مختلفی که برای این منظور استفاده می‌شوند، فن‌کوئل (Fan Coil Unit) به عنوان یکی از پرکاربردترین و مؤثرترین سیستم‌ها شناخته می‌شود. این دستگاه که ترکیبی از فن و کویل است، توانایی کنترل دما و رطوبت هوا را در فضاهای مختلف دارد و در ساختمان‌های مسکونی، تجاری و صنعتی به کار می‌رود. در این مقاله به معرفی فن‌کوئل، نحوه عملکرد آن و کاربردهای مختلف در سیستم‌های سرمایش و گرمایش می‌پردازیم.

فن‌کوئل چیست؟

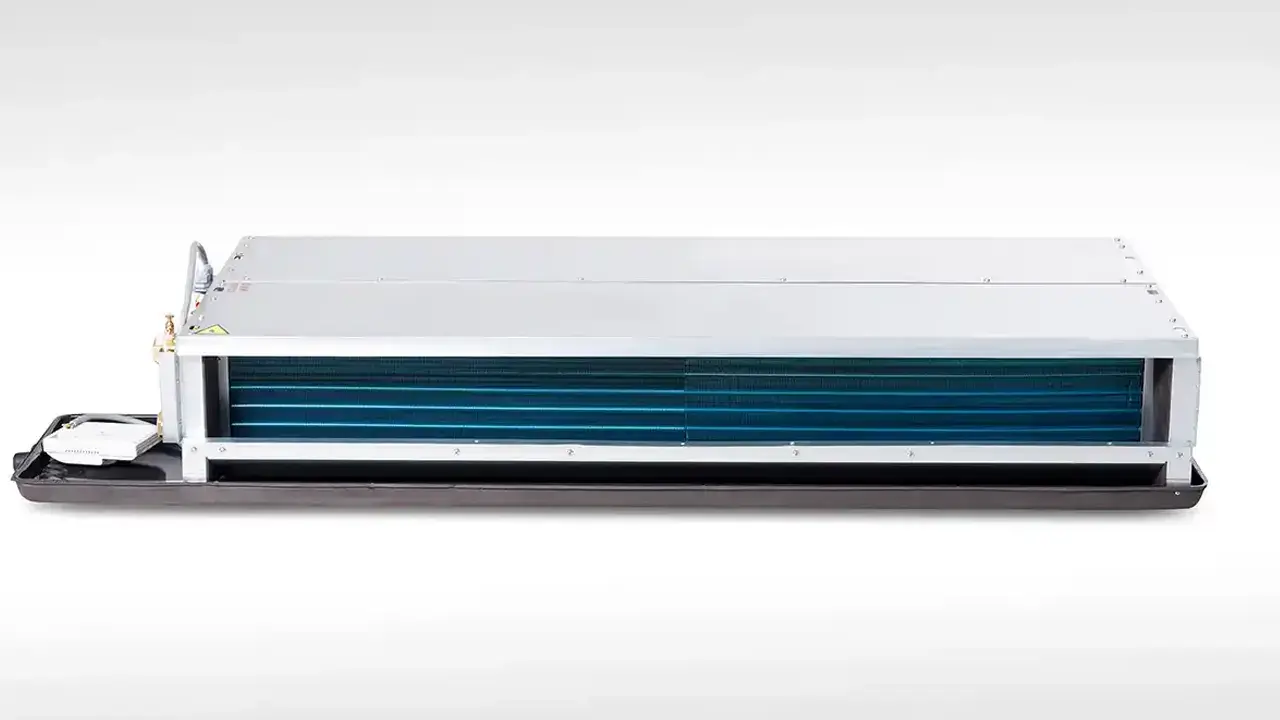

فن‌کوئل یک واحد مکانیکی است که شامل یک فن برای حرکت هوا و یک کویل برای انتقال حرارت می‌باشد. این دستگاه با استفاده از آب گرم یا سرد شده، هوا را گرم یا سرد کرده و سپس با کمک فن، آن را به داخل فضای مورد نظر می‌فرستد. فن‌کوئل‌ها معمولاً به صورت پنهان در سقف یا دیوار نصب می‌شوند و از نظر ظاهری به ساختمان آسیب نمی‌زنند.

این سیستم‌ها به دو دسته اصلی تقسیم می‌شوند:

• فن‌کوئل دوگانه (Four Pipe Fan Coil): این نوع فن‌کوئل دارای چهار لوله است که دو لوله برای آب سرد و دو لوله دیگر برای آب گرم استفاده می‌شود. این سیستم امکان گرمایش و سرمایش همزمان را فراهم می‌کند.
• فن‌کوئل چهارگانه (Two Pipe Fan Coil): این نوع دارای دو لوله است که برای آب گرم و سرد استفاده می‌شود. این سیستم معمولاً در فضاهایی که نیاز به گرمایش یا سرمایش جداگانه دارند، استفاده می‌شود.

فن‌کوئل‌ها به دلیل کارایی بالا، مصرف انرژی مناسب و نصب آسان، در بسیاری از پروژه‌های ساختمانی مورد استفاده قرار می‌گیرند. این دستگاه‌ها همچنین امکان کنترل دقیق دما و رطوبت را فراهم می‌کنند که برای فضاهای حساس مانند آزمایشگاه‌ها، بیمارستان‌ها و مراکز داده بسیار مهم است.

نحوه عملکرد فن‌کوئل

فن‌کوئل با استفاده از یک مدار بسته آب و یک سیستم کنترل مرکزی کار می‌کند. آب گرم یا سرد شده توسط یک چیلر یا کوره مرکزی تولید می‌شود و سپس به کویل‌های فن‌کوئل منتقل می‌شود. در کویل، تبادل حرارت بین آب و هوا صورت می‌گیرد و هوا با دمای مورد نظر به داخل فضای مورد نظر هدایت می‌شود.

فرآیند عملکرد فن‌کوئل به این صورت است:

1. آب گرم یا سرد شده توسط چیلر یا کوره مرکزی تولید می‌شود.
2. آب به کویل‌های فن‌کوئل منتقل می‌شود و در آنجا با هوا تبادل حرارت انجام می‌دهد.
3. فن هوا را از فضای داخلی جمع‌آوری کرده و پس از عبور از کویل، هوا با دمای جدید به داخل فضای مورد نظر بازمی‌گرداند.
4. سیستم کنترل مرکزی دما و رطوبت را تنظیم کرده و به صورت خودکار عملکرد فن‌کوئل را تنظیم می‌کند.

این سیستم به دلیل استفاده از آب به جای گازها یا مایع‌های سردکننده، ایمن‌تر و دوستدار محیط زیست است. همچنین مصرف انرژی کمتر و عمر طولانی‌تری نسبت به سیستم‌های دیگر دارد.

کاربردهای فن‌کوئل در سیستم‌های سرمایش و گرمایش

فن‌کوئل در انواع مختلفی از ساختمان‌ها و فضاهای تجاری و صنعتی استفاده می‌شود. برخی از کاربردهای اصلی آن عبارتند از:

• ساختمان‌های مسکونی: در آپارتمان‌ها و ویلاها برای کنترل دما و رطوبت در اتاق‌ها و فضاهای مختلف استفاده می‌شود. این سیستم‌ها معمولاً به صورت مرکزی کنترل می‌شوند و امکان تنظیم دما در هر اتاق را فراهم می‌کنند.
• هتل‌ها و مراکز تفریحی: در هتل‌ها و مراکز تفریحی برای ایجاد محیطی مناسب برای مهمانان و بازدیدکنندگان استفاده می‌شود. این سیستم‌ها امکان کنترل دقیق دما و رطوبت را در فضاهای مختلف فراهم می‌کنند.
• بیمارستان‌ها و مراکز درمانی: در بیمارستان‌ها و مراکز درمانی برای کنترل دما و رطوبت در اتاق‌های بیمارستانی و آزمایشگاه‌ها استفاده می‌شود. این سیستم‌ها به دلیل کارایی بالا و کنترل دقیق دما، برای فضاهای حساس بسیار مناسب هستند.
• مراکز داده و سرور: در مراکز داده و فضاهای سرور برای کنترل دما و رطوبت استفاده می‌شود. این سیستم‌ها به دلیل توانایی در حفظ دما در محدوده مشخص، برای تجهیزات حساس بسیار مهم هستند.
• ساختمان‌های اداری: در ساختمان‌های اداری برای کنترل دما و رطوبت در فضاهای کاری استفاده می‌شود. این سیستم‌ها امکان ایجاد محیطی مناسب برای کارکنان را فراهم می‌کنند.

فن‌کوئل همچنین در فضاهای صنعتی مانند کارخانجات و انبارها برای کنترل دما و رطوبت استفاده می‌شود. این سیستم‌ها به دلیل نصب آسان و کارایی بالا، در بسیاری از پروژه‌های صنعتی مورد استفاده قرار می‌گیرند.

مزایا و معایب فن‌کوئل

هر سیستم سرمایش و گرمایشی مزایا و معایبی دارد. فن‌کوئل نیز از این قاعده مستثنی نیست. در این بخش به برخی از مزایا و معایب این سیستم می‌پردازیم:

مزایا:

• کارایی بالا در کنترل دما و رطوبت.
• مصرف انرژی مناسب نسبت به سیستم‌های دیگر.
• نصب آسان و امکان پنهان کردن در سقف یا دیوار.
• عمر طولانی و نیاز کم به تعمیر و نگهداری.
• امکان کنترل مرکزی و تنظیم دما در هر فضای جداگانه.
• ایمنی بالا به دلیل استفاده از آب به جای گازها یا مایع‌های سردکننده.

معایب:

• نیاز به فضای کافی برای نصب لوله‌کشی و تجهیزات.
• در برخی موارد ممکن است هزینه اولیه نصب بالاتر از سیستم‌های دیگر باشد.
• نیاز به نگهداری منظم برای جلوگیری از رشد میکروب‌ها و قارچ‌ها در کویل‌ها.

با وجود معایب، فن‌کوئل به دلیل مزایای فراوان خود، یکی از بهترین گزینه‌ها برای سیستم‌های سرمایش و گرمایش در ساختمان‌ها است. برای انتخاب بهترین سیستم، باید نیازهای خاص پروژه و شرایط محیطی را در نظر گرفت.

نکات مهم در انتخاب و نصب فن‌کوئل

انتخاب و نصب صحیح فن‌کوئل برای عملکرد بهینه سیستم بسیار مهم است. برخی از نکات مهم در این زمینه عبارتند از:

• انتخاب نوع فن‌کوئل: باید نوع فن‌کوئل را بر اساس نیازهای پروژه (گرمایش یا سرمایش) و شرایط محیطی انتخاب کرد. برای مثال، در مناطق گرم و مرطوب، فن‌کوئل با قابلیت کنترل رطوبت مناسب‌تر است.
• سایز و ظرفیت: سایز و ظرفیت فن‌کوئل باید بر اساس حجم فضای مورد نظر و نیازهای سرمایش و گرمایش انتخاب شود. انتخاب سایز نادرست می‌تواند منجر به عملکرد نامناسب سیستم شود.
• نصب: نصب فن‌کوئل باید توسط متخصصان انجام شود. لوله‌کشی و نصب کویل‌ها باید به درستی انجام شود تا از نشت آب و عملکرد نامناسب جلوگیری شود.
• سیستم کنترل: استفاده از سیستم کنترل مرکزی برای تنظیم دما و رطوبت در فضاهای مختلف بسیار مهم است. این سیستم باید قادر به کنترل دقیق و خودکار باشد.
• نگهداری: نگهداری منظم فن‌کوئل برای جلوگیری از رشد میکروب‌ها و قارچ‌ها و همچنین افزایش عمر دستگاه بسیار ضروری است.

با توجه به این نکات، می‌توانید سیستم فن‌کوئل را به بهترین شکل ممکن انتخاب و نصب کنید. برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز و سیستم‌های سرمایش و گرمایش می‌توانید به ژورنال ساختمان مراجعه کنید.
